應用案例 | 發動機罩內板自動化三維測量與精度檢測
來源：惟景三維 作者：本站編輯
222023.09
汽車車身及覆蓋件結構復雜、成形精度要求高，傳統測量方式，如檢具、量規、三坐標等獲取的測量數據存在單一化、密度低、效率差等問題。
AutoScan系列設備可實現線邊、線上自動化三維測量，用于批量生產中的首末件檢測、高頻次抽檢、在線全測全檢等任務，提升汽車車身及覆蓋件的測量效率、測量精度和自動化程度。

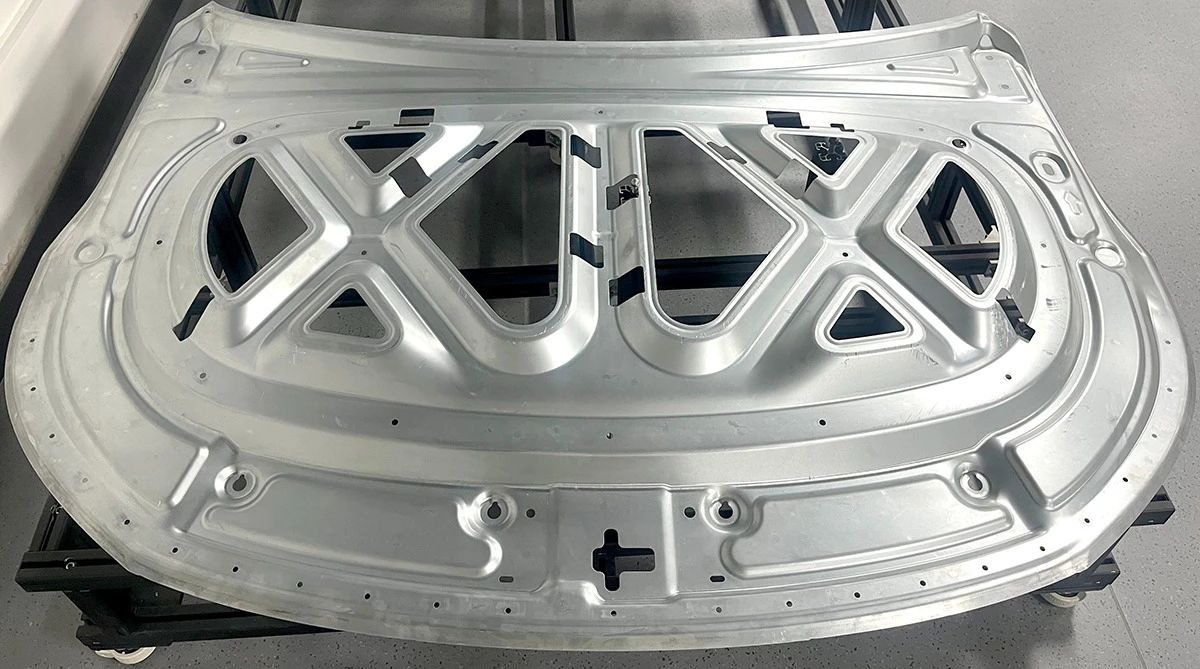

汽車主機廠發動機罩內板零件高頻次抽檢，采用AutoScan 1000自動化三維測量設備。零件尺寸為1×1.6米，測量精度優于0.05mm，單件檢測時間為2分30秒，滿足生產節拍。測量完成后自動生成定制化檢測報告，包含孔位、孔徑、型面偏差等關鍵數據。
—無標記點自動拼接技術
測量過程無需在零件或工裝上安置標記點，省去粘貼和清理標志點的大量人工。測量全程自動化，提高了測量效率和自動化程度。
—基于圖像的孔位識別技術
能快速識別零件表面的圓孔，在檢測零件形面輪廓尺寸的同時，還能給出孔位誤差，提供了多維度檢測能力。
圖 | 部分?jǐn)?shù)據檢測報告
-
