PowerScan® - G 全局式藍光面掃描三維測量設備
PowerScan® - G 全局式藍光面掃描三維測量設備，集成高性能藍光測頭與高分辨率攝影測量系統，可以在大幅減少標志點數量條件下，實現高精度拼接測量。配合直線導軌或復合機器人時需要攝影測量模塊，可在最短的時間完成對大型零件進行全尺寸測量。
-

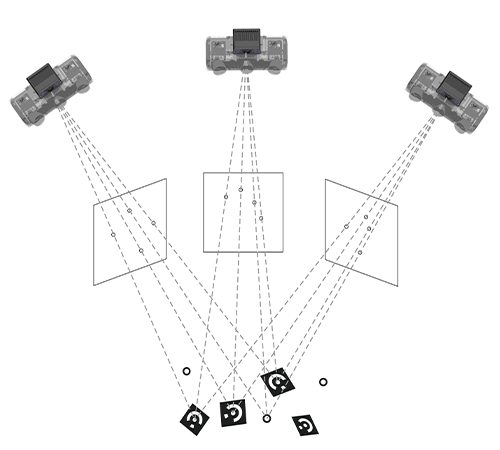

標志點高精度數據采集
配備高分辨率攝影測量模塊，在掃描前可用攝影測量模塊快速獲取更高精度的標志點，提升整體測量精度。
-

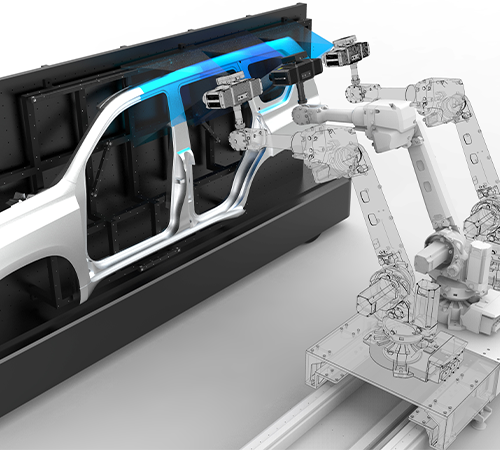

靈活的定位和大范圍測量
通過藍光光柵投影與多相機協同，快速測量大型及重型工件全尺寸。定位靈活，適配自動化設備，搭配攝影測量模塊可提升精度，保障復雜、超大工件測量準確。? 高分辨率成像減少重復測量，結合智能拼接算法，短時間完成數米級工件三維數據采集。
產品參數
|
產品型號 |
|
|
|
產品型號 |
PowerScan-G180 | G400 |
|
像素 |
5 | 20 |
|
近端視場[mm] |
150×135 - 375 | 350×350 - 350 |
|
標準視場[mm] |
175×150 - 425 | 400×400 - 400 |
|
遠端視場[mm] |
175 ×200 - 575 | 950×950 - 950 |
|
景深 |
200 | 600 |
|
測量點距[mm] |
0.07 | 0.1 |
|
*單幅測量精度[mm] |
0.015 | 0.015 |
|
接口方式 |
以太網 | |
|
單次掃描時間[s] |
0.2 | 0.2 |
|
重量[kg] |
6.5 | 1.5 |
|
設備尺寸[mm] |
390×250×135 | 170×170×90 |
|
掃描方式 |
自動 | |
*依據VDI/VDE 2634 Part3 標準
