應用案例 | 飛機復雜鑄件自動化三維檢測與精準劃線
來源：惟景三維 作者：本站編輯
232023.09
鑄件適用范圍廣，在航空及航天、車輛船舶、工程機械等領域都有大量應用，航空發動機鈦合金機匣及飛機機身鈦合金構件的蠟?zāi)Ｅc鑄件，其體積較大形貌復雜，保證鑄件鑄造精度，對于提升制造效率，保證產品質量尤為重要。
鑄件的加工余量是否充足是衡量該鑄件是否符合加工工藝要求的重要標準，飛機機匣、垂尾框架、導彈艙段、衛星殼體等鑄件在進行機加前，先采用自動化三維測量設備對零件進行掃描，快速獲取完整數據，精確檢測零件各個部位尺寸，判斷鑄件加工余量是否符合工藝要求。
由于傳統檢測方式的局限性，鑄件尺寸檢測耗時耗力，三維測量技術憑借其高精度、高效率、實時性等優勢，有助于提升鑄件從毛坯檢驗到后續加工等環節的效率及精準度。
惟景三維自動化檢測方案：
惟景三維AutoScan-D自動化三維測量-余量分析-激光劃線系統實現了對復雜鑄件加工余量的快速測量及加工基準的快速定位，并引導激光劃線設備劃出加工基準線，直接對接后期的精準機加。

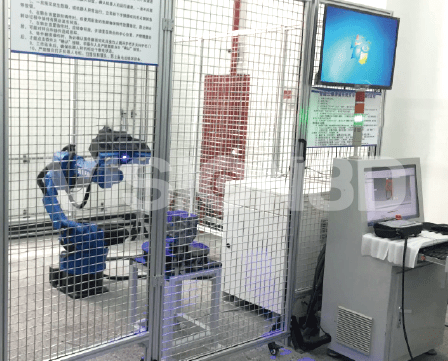

01 自動化三維測量：
無需人工干預，設備即可完成鑄件的自動化三維掃描，獲取零件的三維尺寸數據，得到鑄件整體模型，掃描過程中，測量數據實時顯示分析并生成定制化的檢測報告。

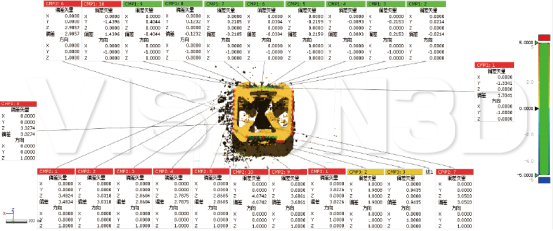

02 加工余量對比分析：
將三維掃描數據和鑄件模型進行對比，自動分析各加工面的加工余量，查看余量是否符合后續加工工藝要求，在余量充足的情況下，尋找最佳的基準狀態。

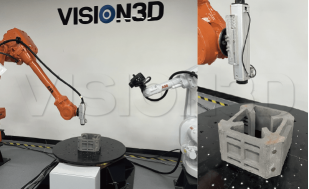

03 自動化激光劃線：
在加工余量合格的情況下，測量數據自動導入劃線系統并與劃線系統進行坐標統一，生成最優劃線路徑，系統按劃線路徑對零件進行自動化激光劃線。
惟景三維方案優勢：
①測量及劃線全程自動化操作，單個鑄件的測量及劃線僅需十幾分鐘，效率大幅提升；
②無需依賴人工經驗，加工余量可全方位精準分析，降低加工浪費及廢品率；
③檢測數據實時顯示并生成定制化檢測報告，為后續加工余量判定及加工環節提供數據支撐；
④工業現場操作環境復雜，惟景三維方案打破了對應用環境和應用空間的限制，進一步提升了檢測精度及效率。
-
