VScan M17 便攜式手持三維測量設備
-
單幅測量范圍520mm×450mm
-
最高精度0.015 mm
-
掃描速度60fps
-

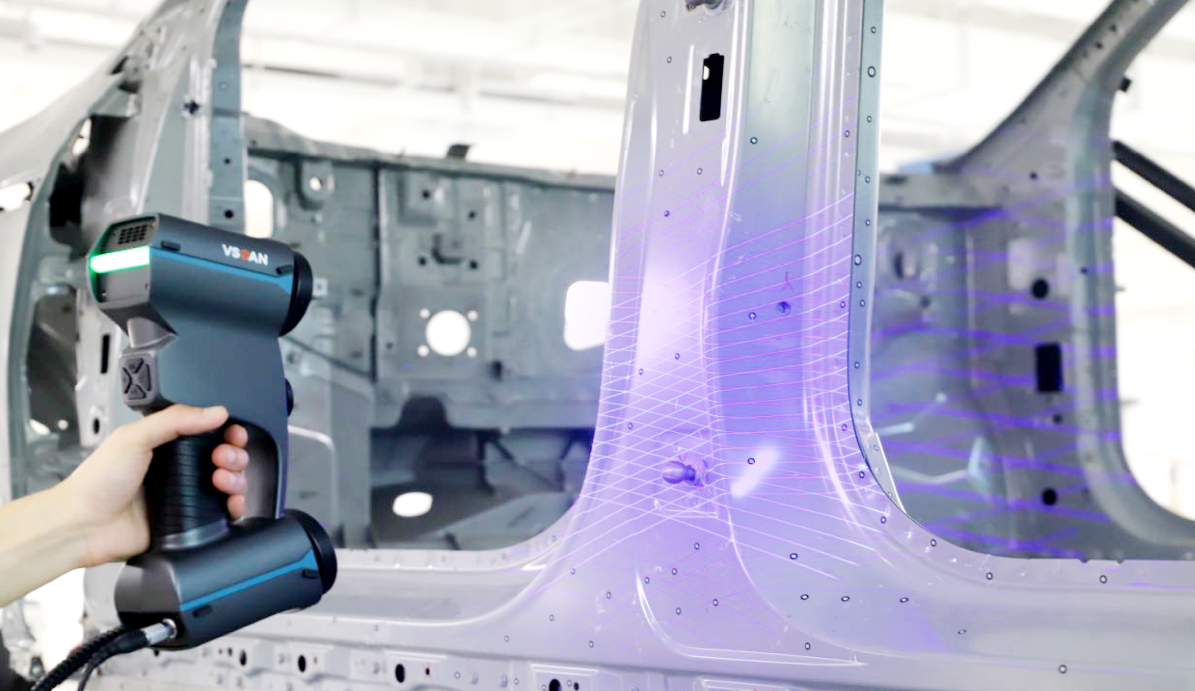

快速模式
34束交叉藍色激光線，支持大尺寸工件快速掃描拼接，輕松應對整車、大型鈑金件測量效率倍增，讓大面掃描如“刷墻”般流暢絲滑。
-

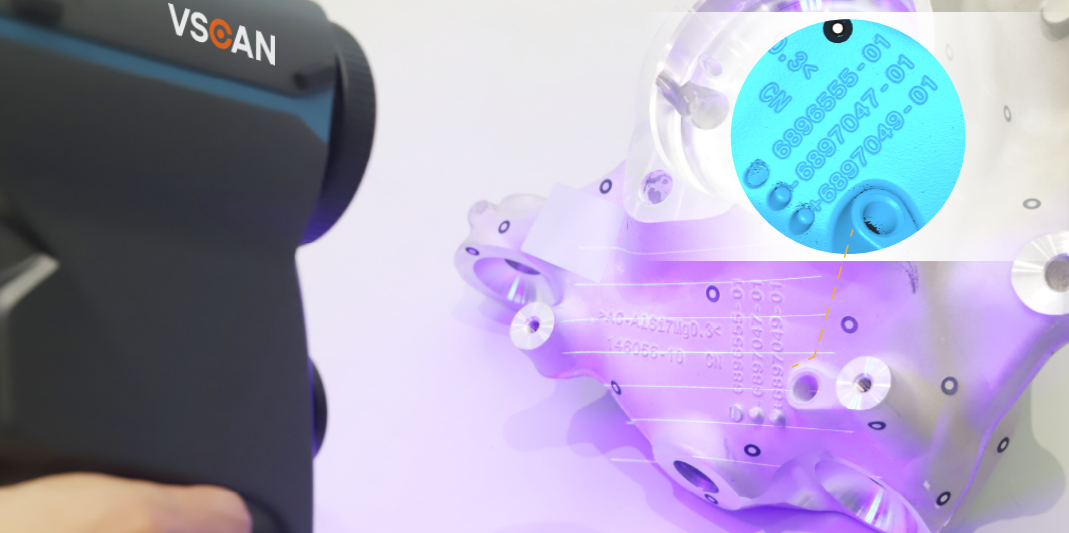

精細模式
7條平行藍色激光線掃描，0.01mm 測量精度，捕捉工件每一個微小特征。
-

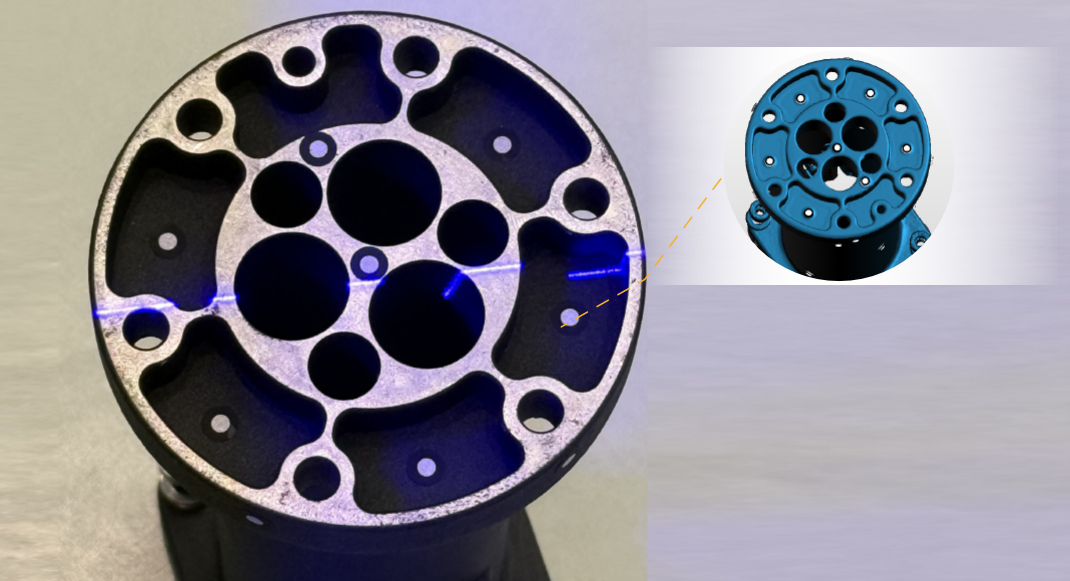

深孔模式
1束藍色激光線掃描，深入狹窄深孔內部進行數據采集，實現全尺寸精準檢測。
產品參數
| 產品參數 | ||||
| 序號 | 類型 | 備注 | ||
| 1 | 精度 | 0.015 mm | ||
| 2 | 體積精度 | 標準 | 0.015 mm+0.030 mm/m | |
| 配備VMetric 20M全局?jǐn)z影測量系統 | 0.015 mm+0.015 mm/m | |||
| 3 | 測量速度 | 60fps | ||
| 4 | 測量速率 | 200萬次測量/秒 | ||
| 5 | 設備類型 | 工業相機和鏡頭 | ||
| 6 | 激光光源 | 34+7+1 | ||
| 7 | 激光等級 | 2M（對人眼安全） | ||
| 8 | 設備凈重 | ≤1kg | ||
| 9 | 設備尺寸 | 310X135X75mm | ||
| 10 | 整機包裝重量 | ≤10KG | ||
| 11 | 整機包裝尺寸 | 60X50X32CM | ||
| 12 | 接口方式 | 1×USB3.0 | ||
| 13 | 工作景深 | 350mm | ||
| 14 | 近端視場(mm) | 100*130mm@150mm | ||
| 15 | 遠端視場(mm) | 520*450mm@500mm | ||
| 16 | 工作溫度（°C） | 5℃~40℃ | ||
| 17 | 輸入 | 24V 6.67A | ||
| 18 | 工作濕度范圍（Rh） | 20%~80% | 非冷凝 | |
| 19 | 存儲溫度范圍（°C） | 0℃~50℃ | ||
| 20 | 存儲濕度范圍（Rh） | 10%~90% | 非冷凝 | |
| 21 | 最大運行功率 | ≤10W | ||
| 22 | 輸入工作電源 | 220V~50/60Hz | ||
