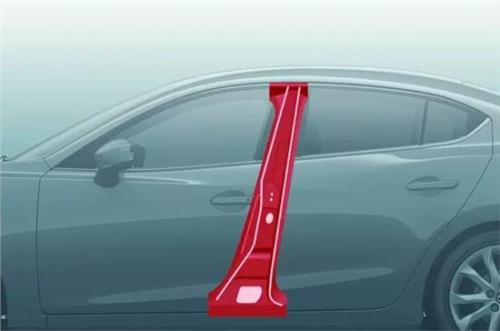

目前B柱采用熱成形沖壓工藝，包括拉延、修邊、沖孔、整形等生產工序，在生產過程中由于B柱兩端結構復雜，成形深度較深，易出現回彈或變形等情況，導致零件外形及尺寸出現一定誤差，影響整車的裝配，因此對B柱進行三維尺寸檢測至關重要。

 檢測難點：

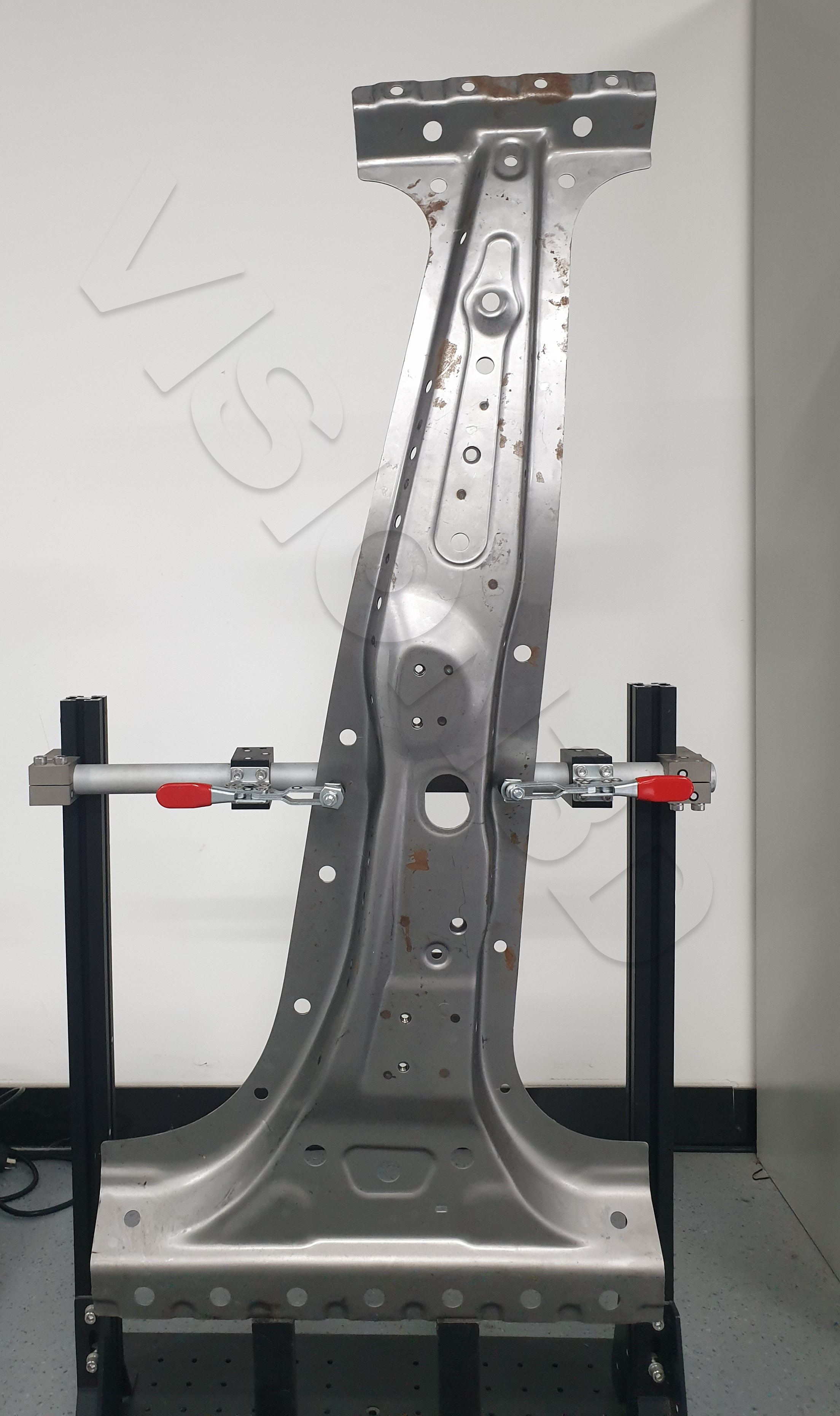

1.零件長120cm,頂部寬29cm,底部寬55cm，尺寸較大，且零件兩端結構復雜，傳統檢測方法耗費時間長，檢測精度差，獲取數據量不完整；

2.零件圓孔數量多，且表面存在反光區域，檢測精度易受影響。

 惟景三維自動化檢測方案：

采用AutoScan系列自動化三維測量設備對汽車B柱進行三維尺寸檢測，設備可直接作用于生產環境，輕松獲取零件全尺寸數據，實現線邊、線上自動化三維測量，滿足首末件檢測、在線全測全檢、線邊抽檢等任務。

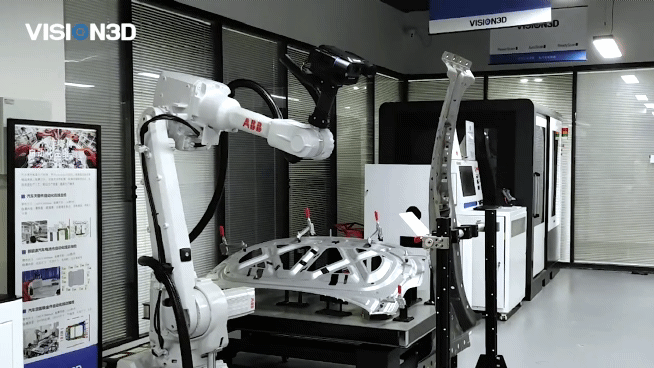

1.設備配套機械臂及特定工裝轉臺，角度靈活操作便捷，單件檢測時間約90s，測量過程無需粘貼標志點，節省粘貼、清理標志點的人力及時間投入；

2.基于圖像的孔位識別技術及多重曝光技術可快速識別零件表面圓孔，給出孔位、孔徑等尺寸數據，孔位測量精度可達±0.05mm。

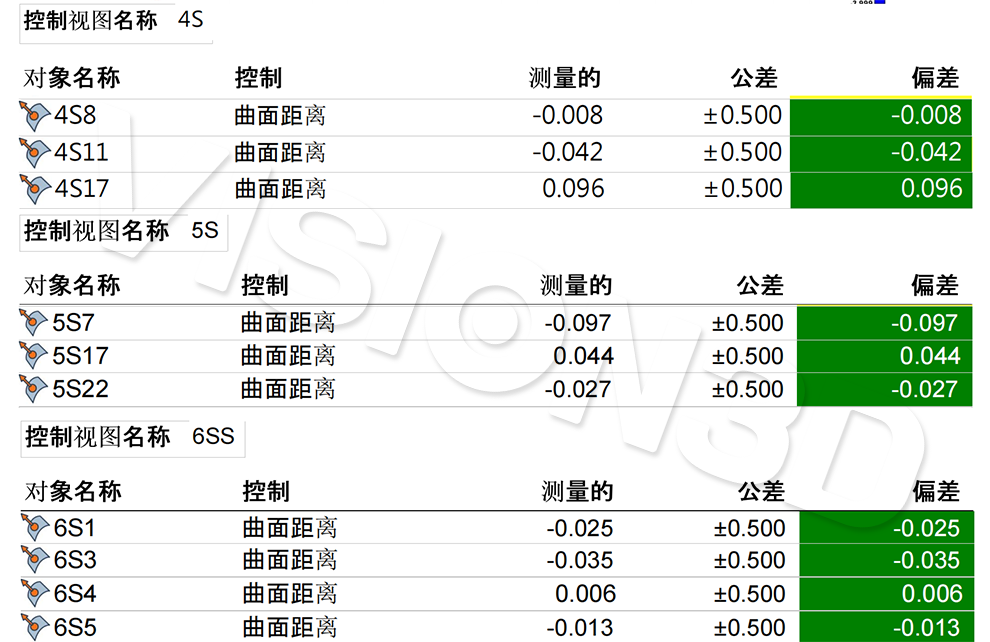

圖—B柱圓孔檢測數據

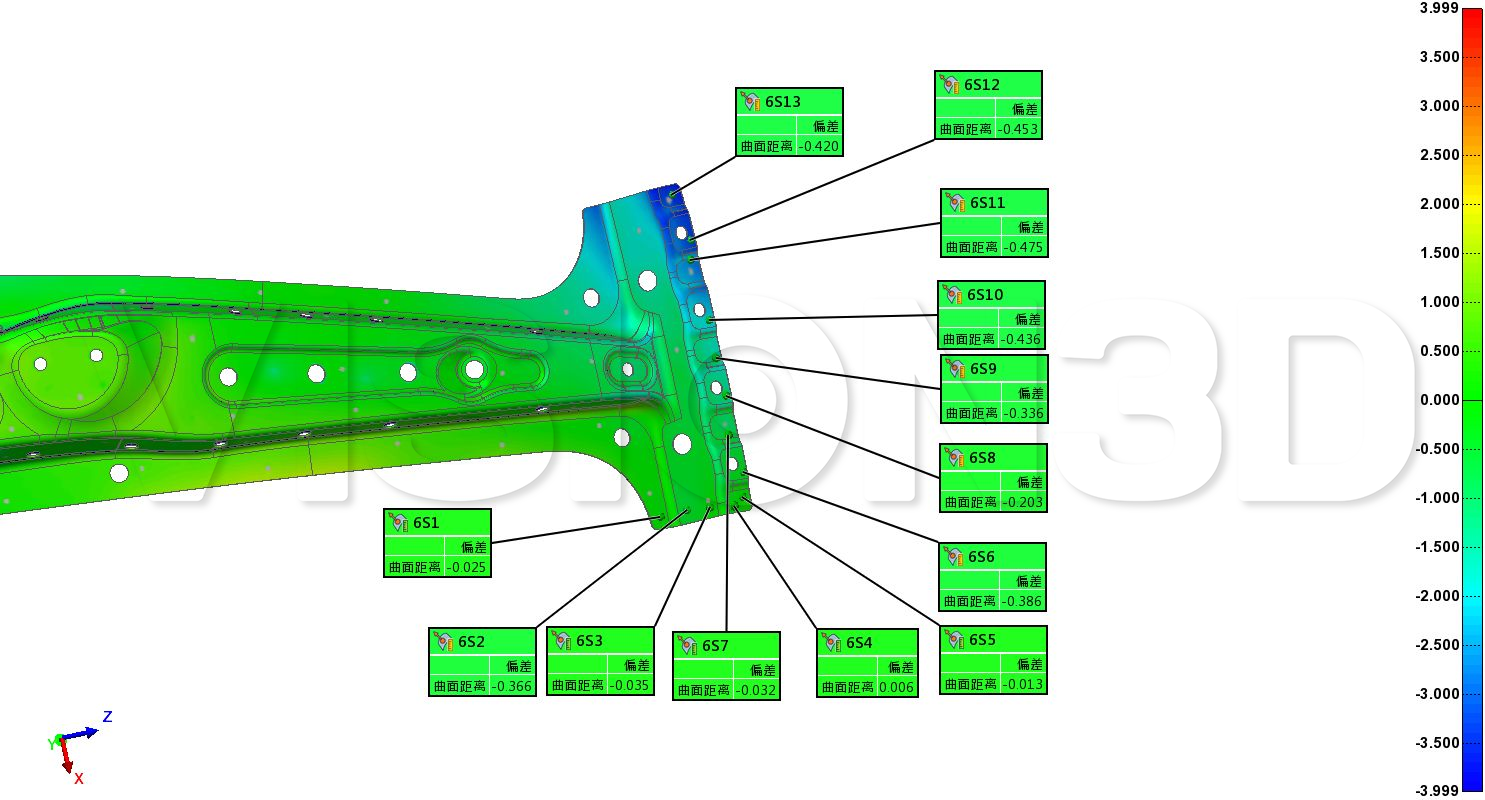

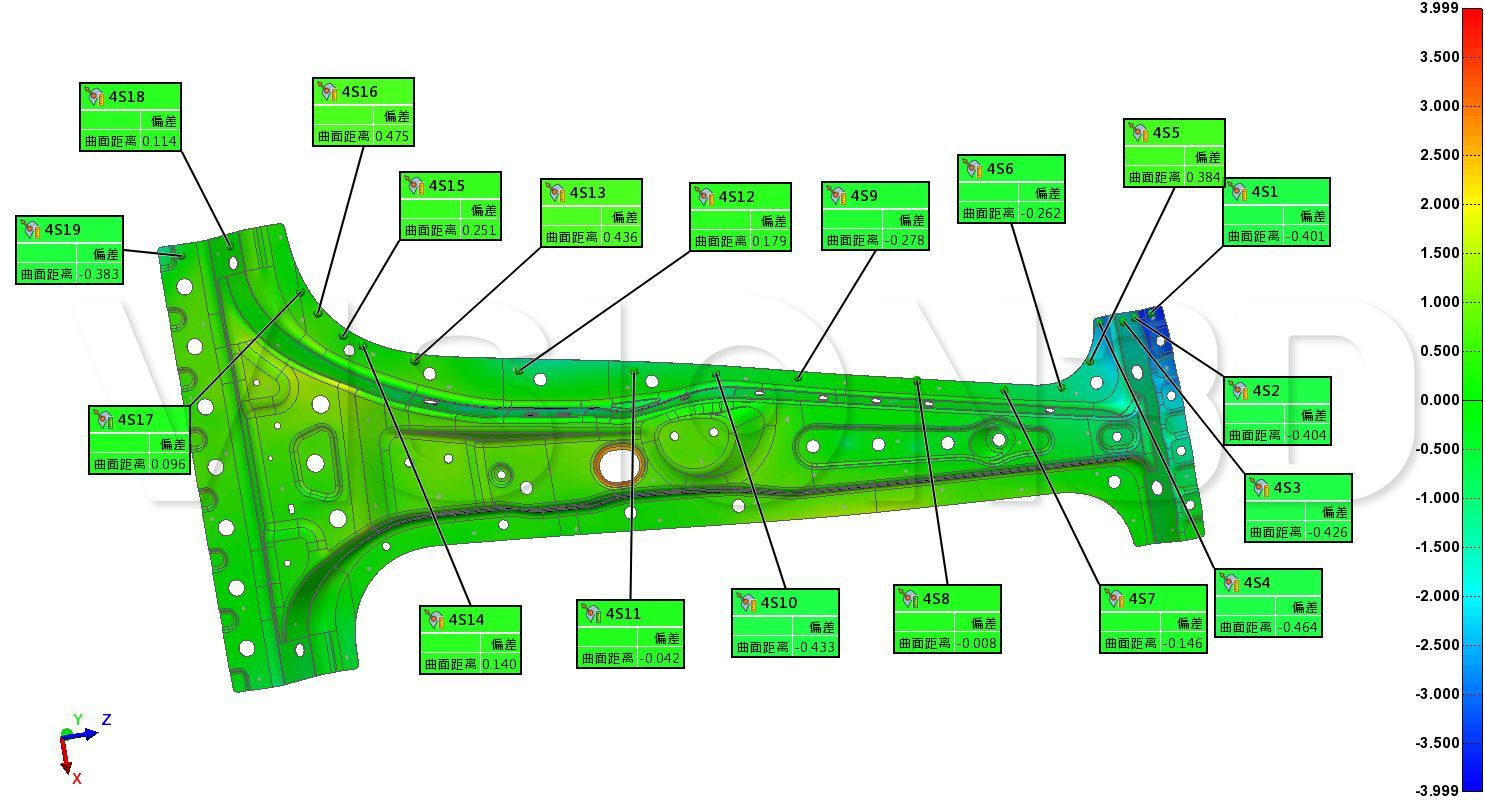

3、專業數據分析軟件可自動將掃描數據與原始數模進行比對分析并生成定制化檢測報告，基于批量檢測數據，用于成形性、回彈補償?shù)裙に嚵鞒谭治?，助力后續制造工藝優化。
